Sprey nozulları, sıvıları küçük damlacıklar halinde belirli bir desende ve hızda bir alana dağıtmak için tasarlanmış hassas mühendislik ürünü bileşenlerdir. Farklı endüstriyel, tarımsal ve evsel uygulamalarda yaygın olarak kullanılırlar. Bu makale, sprey nozullarının temel çalışma prensiplerini ve çeşitli tiplerinin performansını rakamsal verilerle destekleyerek detaylı bir şekilde incelemektedir.
Temel Çalışma Prensibi
Sprey nozullarının temel çalışma prensibi, basınç altındaki sıvının dar bir orifisten (açıklık) geçirilerek hızının artırılması ve momentumunun korunması esasına dayanır. Orifisten çıkan yüksek hızlı sıvı akışı, çevredeki hava ile etkileşime girerek parçalanır ve küçük damlacıklar oluşturur. Bu parçalanma süreci, nozulun tasarımına, sıvı özelliklerine (viskozite, yüzey gerilimi, yoğunluk) ve uygulanan basınca bağlıdır.
Bernoulli İlkesi ve Süreklilik Denklemi:
Sprey nozullarının içindeki akış, Bernoulli ilkesi ve süreklilik denklemi ile açıklanabilir. Daralan kesitlerde sıvı hızı artarken basıncı düşer (Bernoulli ilkesi). Süreklilik denklemi ise, kütlenin korunumu gereği, kesit alanı azaldıkça hızın artması gerektiğini ifade eder:
A 1 ⋅v 1 =A 2 ⋅v 2
Burada:A 1 : Giriş kesit alanı
v 1 : Giriş akış hızı
A 2 : Orifis kesit alanı
v 2 : Orifis çıkış hızı
Parçalanma Mekanizmaları:
Sıvı jetinin damlacıklara parçalanması çeşitli mekanizmalarla gerçekleşir:
Türbülans: Yüksek hızlarda akışkan içinde oluşan türbülans, yüzey dalgalanmalarına ve jetin kopmasına neden olur.
Viskoz Kuvvetleri: Sıvının viskozitesi, parçalanmaya karşı direnç gösterir. Düşük viskoziteli sıvılar daha kolay parçalanır.
Yüzey Gerilimi: Sıvı yüzeyindeki moleküller arasındaki çekim kuvveti, damlacıkların küresel şekil almasına ve parçalanmaya karşı direnç göstermesine neden olur.
Hava Sürüklenmesi (Aerodinamik Kuvvetler): Yüksek hızlı sıvı jeti ile çevredeki hava arasındaki hız farkı, aerodinamik kuvvetler oluşturarak jetin parçalanmasına katkıda bulunur.
Sprey Nozulu Tipleri ve Rakamsal Değerler
Sprey nozulları, oluşturdukları sprey desenine ve çalışma prensibine göre farklı tiplere ayrılır. Her tipin kendine özgü performans özellikleri ve uygulama alanları vardır:
1. Düz Jet Nozulları (Solid Stream Nozzles):
Çalışma Prensibi: Basınçlı sıvıyı dar ve odaklanmış bir akış halinde püskürtürler. Parçalanma minimaldir.
Tipik Rakamsal Değerler:
Püskürtme Açısı: 15° - 60°
Debi: 0.5 L/dk - 500+ L/dk (basınca ve orifis çapına bağlı olarak)
Basınç: 1 bar - 1000+ bar
Uygulama Alanları: Yüksek etkili temizleme, kesme (su jeti kesimi), uzak mesafeye sıvı uygulama.
2. Yelpaze Jet Nozulları (Flat Fan Nozzles):
Çalışma Prensibi: Sıvıyı yelpaze şeklinde bir desende püskürtürler. Genellikle elips şeklinde bir orifise veya özel bir iç tasarıma sahiptirler.
Tipik Rakamsal Değerler:
Püskürtme Açısı: 0° - 110°
Debi: 0.1 L/dk - 500+ L/dk
Basınç: 0.5 bar - 100+ bar
Damla Boyutu: Orta ila iri damlacıklar (200 - 1000+ mikron)
Uygulama Alanları: Geniş yüzey kaplama (ilaçlama, boyama), yıkama, durulama.
3. Konik Nozullar (Cone Nozzles):
Çalışma Prensibi: Sıvıyı dairesel veya konik bir desende püskürtürler. İçi dolu veya içi boş konik desenler oluşturabilirler.
Tipik Rakamsal Değerler:
Püskürtme Açısı: 30° - 180°
Debi: 0.05 L/dk - 300+ L/dk
Basınç: 0.5 bar - 50+ bar
Damla Boyutu: İnce ila orta büyüklükte damlacıklar (50 - 500 mikron)
Uygulama Alanları: Homojen kaplama, soğutma, nemlendirme, ilaçlama.
4. Atomizer Nozullar (Atomizing Nozzles / Misting Nozzles):

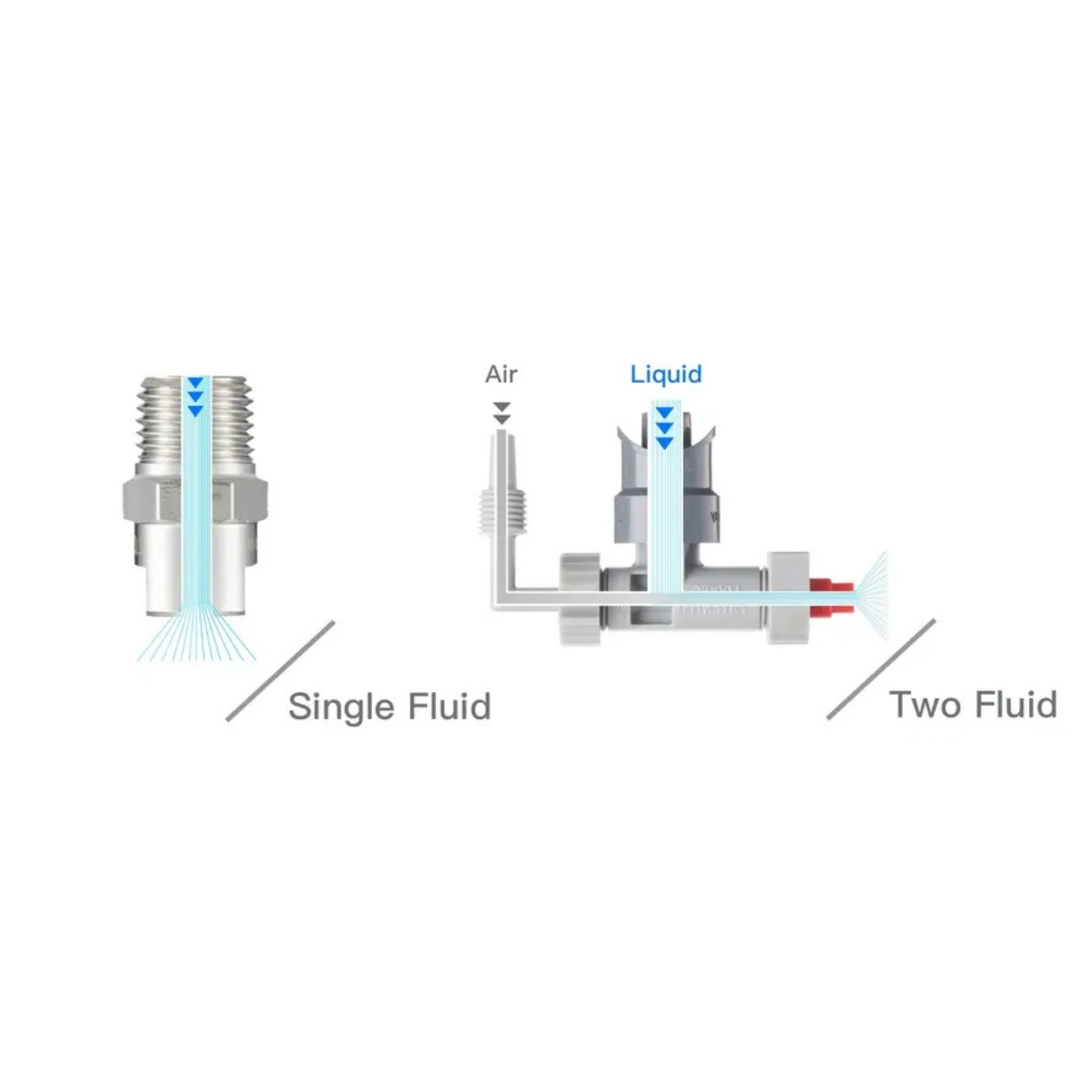

Çalışma Prensibi: Sıvıyı çok ince damlacıklar (sis) halinde püskürtürler. Genellikle basınçlı hava veya ultrasonik titreşimler gibi ek enerji kaynakları kullanırlar.
Tipik Rakamsal Değerler:
Damla Boyutu: Çok ince damlacıklar (10 - 100 mikron)
Debi: Çok düşük (mL/dk seviyesinde) ila orta (birkaç L/dk)
Basınç (Sıvı): 1 bar - 50+ bar
Basınç (Hava): 1 bar - 7 bar (hava destekli atomizerler için)
Uygulama Alanları: Nemlendirme, soğutma, ilaçlama (ince dağıtım), kozmetik uygulamalar.
5. Darbeli Jet Nozulları (Impacting Jet Nozzles):
Çalışma Prensibi: Aralıklı olarak yüksek hızlı sıvı darbeleri üretirler. Bu darbeler, yüzeydeki inatçı kirleri ve kalıntıları temizlemede etkilidir.
Tipik Rakamsal Değerler:
Darbe Frekansı: Ayarlanabilir (örneğin, saniyede birkaç darbe)
Basınç: 10 bar - 1000+ bar
Debi (ortalama): Uygulamaya göre değişir
Uygulama Alanları: Zorlu yüzey temizliği, endüstriyel prosesler.
Temel Performans Parametreleri ve Rakamsal İlişkiler
Sprey nozullarının performansını değerlendirmek için kullanılan temel parametreler ve aralarındaki rakamsal ilişkiler şunlardır:
Debi (Q): Debi, nozulun orifis alanıyla (A) ve sıvı hızıyla (v) doğru orantılıdır:
Q=A⋅v
Sıvı hızı ise uygulanan basınçla (ΔP) ilişkilidir:
v=C v ⋅ ρ2⋅ΔP
Burada C v hız katsayısı (0 ile 1 arasında, nozul tasarımına bağlı) ve ρ sıvının yoğunluğudur. Bu nedenle debi, basıncın karekökü ile orantılıdır.
Damla Boyutu (Dv0.5 veya SMD): Ortalama damla boyutu, nozul tipi, orifis boyutu, sıvı özellikleri ve atomizasyon yöntemine (varsa) bağlıdır. Atomizer nozullarda damla boyutları genellikle 10-100 mikron aralığında iken, yelpaze jet nozullarında 200-1000+ mikron olabilir. Basıncın artması genellikle damla boyutunu azaltır.
Püskürtme Açısı (θ): Nozulun tasarımına bağlıdır ve genellikle katalog değerleri olarak verilir. Basınç değişiklikleri püskürtme açısını hafifçe etkileyebilir.
Etki Gücü (F): Püskürtülen sıvının yüzeye uyguladığı kuvvet, debi ve hız ile doğru orantılıdır:
F∝ m ⋅v∝Q⋅ρ⋅v
Yüksek basınç ve debi, daha yüksek etki gücü anlamına gelir.
Sonuç
Sprey nozulları, basınç altındaki sıvıyı kontrollü bir şekilde dağıtarak çeşitli uygulamalarda kritik bir rol oynarlar. Çalışma prensipleri, akışkan mekaniği temellerine dayanır ve performansları nozul tipi, tasarım, sıvı özellikleri ve uygulanan basınç gibi faktörlerden etkilenir. Farklı sprey desenleri ve damla boyutları sunan çeşitli nozul tipleri, spesifik uygulama gereksinimlerini karşılamak üzere geliştirilmiştir. Debi, püskürtme açısı ve damla boyutu gibi rakamsal değerlerin anlaşılması, doğru nozul seçiminde ve sistem verimliliğinin optimizasyonunda hayati öneme sahiptir. Teknolojinin ilerlemesiyle birlikte, daha verimli, hassas ve çevre dostu sprey nozul tasarımları üzerindeki çalışmalar devam etmektedir.
